在Abaqus中提交Job计算得到的结果模型往往带有单元网格线，但是一般这些网格线是不需要的，那么该如何隐藏单元网格线呢？下面就来看一下详细的操作过程

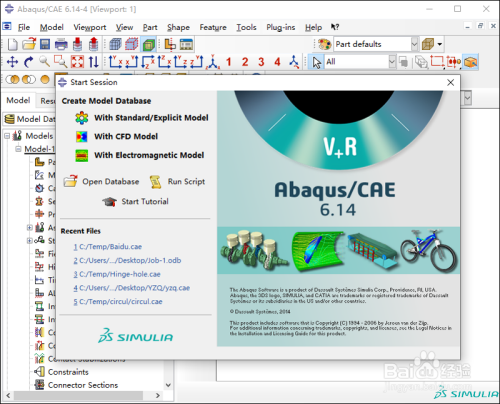

1. 以Abaqus 6.14-4为例，打开软件。

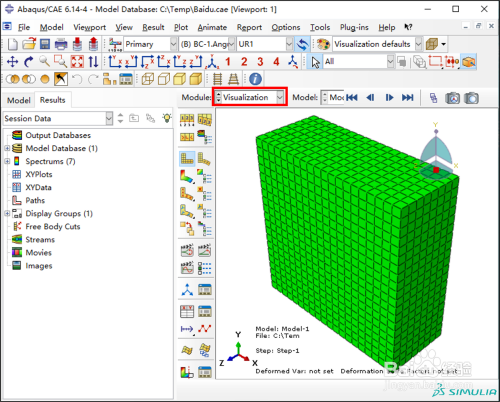

2. 在“Visualization”中打开结果文件。

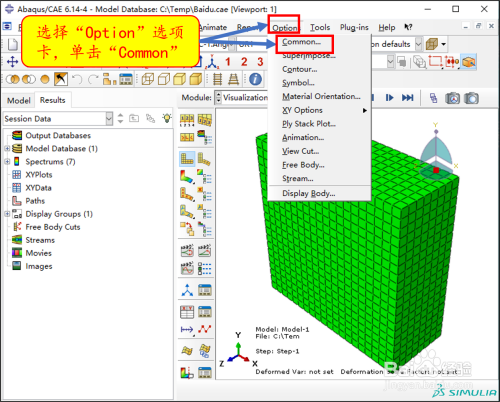

3. 选择“Option”选项卡，单击第一个“Common”选项。

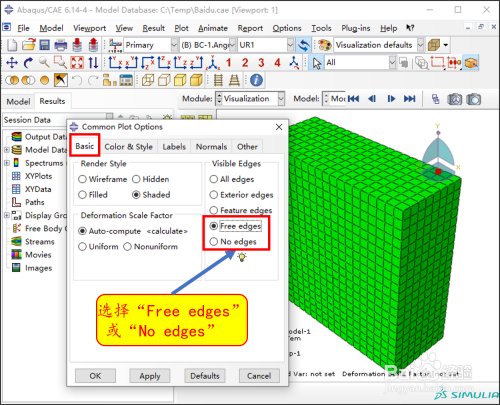

4. 在“Common（通用）”窗口中选择“Free edges”或“No edges”，单击“OK”即可完成。

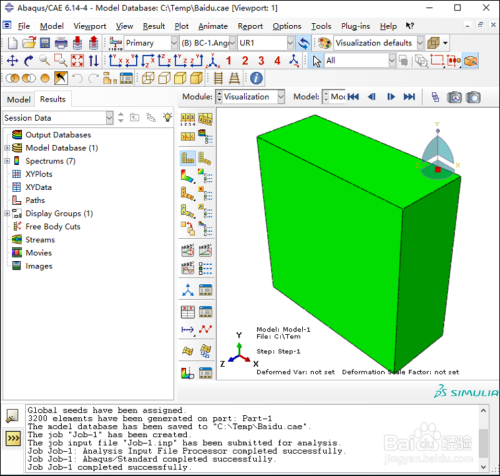

5. 选择“Free edges”选项隐藏单元网格线之后的结果，如图所示。
